Raspberry Pi 購買指南（6/10）：購買零配件 -- 影音端子

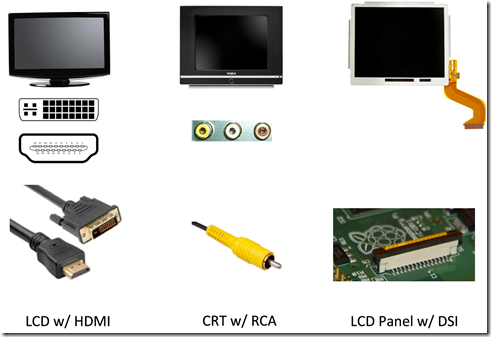

圖：Raspberry Pi 支援的三種影音輸出

Raspberry Pi 支援下列三種影音輸出：

• 帶有 HDMI 接頭的液晶顯示螢幕（LCD）
• 帶有 RCA 接頭的映像管顯示螢幕（CRT）
• 使用 DSI 接頭的平板液晶顯示螢幕

其中第三種一般人家裡較少擁有，因此本小節暫不討論。

您的螢幕支援 DVI 或 HDMI 輸入

如果您家中的電腦螢幕，或是客廳的液晶螢幕，支援數位輸入的話，可以把 Raspberry Pi 的 HDMI 輸出，與家中有數位輸入的螢幕相接，當成 Raspberry Pi 的輸出設備。

「數位輸入」有兩種端子：DVI 與 HDMI。DVI 的全名是 Digital Visual Interface，中文翻譯成「數位視訊介面」。當初設計的目標，是將視訊卡送過來的數位訊號，直接接入螢幕，不必再轉換成類比信號。這樣會使得螢幕的畫質，比一般 VGA 類比輸入的螢幕畫質要好很多。

如果您螢幕的數位輸入端子是 DVI，則您需準備一條「HDMI 轉 DVI」的線材。因為 Raspberry Pi 採用的是 HDMI 輸出端子，並非 DVI 端子。這類線材在網路各大商城都可以買得到，只要輸入「HDMI 轉 DVI」當做關鍵字去尋找即可。

另一種數位輸入端子是 HDMI。HDMI 的全名是 High Definition Multimedia Interface，中文翻譯為「高畫質多媒體介面」。當初設計的目的，除了讓數位訊號能直接輸入外，還希望能僅用一條線，傳送「無壓縮、高畫質」的視訊與音頻信號。如果您的螢幕直接支援 HDMI，那恭喜您！HDMI 所能顯示的畫質，比 DVI 要高很多。況且 Raspberry Pi 送出來的信號就是 HDMI，若能直接對接，也不必承受經過訊號轉換而產生的畫質衰減。此時，您只要準備一條一般的 HDMI 連接線，把 Raspberry Pi 與螢幕連接在一起即可。想購買 HDMI 線材的話，您可以下達「HDMI 線」當做關鍵字，到網路商城找到您所需的產品。

不論您購買 HDMI 或是 HDMI 轉 DVI 連接線，都不必迷信名牌。市面上有些影音大廠所出品的 HDMI 連接線，用料的確比較實在，但售價也頗高。不過我們買 HDMI 線，只是為了讓 Raspberry Pi 的影音訊號傳出來，並不會太在意訊號品質。根據筆者的經驗，買一條中價位的連接線，就足以應付所有情況了。您可以把網路上，所有連接線的售價逐一比較，然後挑選價位落在中間的產品即可。

HDMI 常見的連接線，若依接頭大小來分，有三種：Type A、Type C、Type D，俗稱「標準 HDMI」、「Mini HDMI」、與「Micro HDMI」。規格書中雖然有 Type B 的 HDMI，但是並未被市場所接受，所以並未出現於任何實際產品中。

圖：三種不同大小的 HDMI 接頭：Type A、Type C、Type B

（圖片來源：Computer Desktop Encyclopedia）

Raspberry Pi 使用的是「標準 HDMI」。所以購買時，可以確認一下，是否為「Type A」的接頭即可。至於另一邊要買哪種接頭，那就看您想連接的螢幕，所使用的接頭大小是哪一種了（一般來說都是 HDMI Type A 比較多）。此外，Raspberry Pi 的 HDMI 線，已經包含音源訊號了。所以不必另外接一條線，將聲音訊號傳出。

您的螢幕僅支援 VGA 輸入

如果您的電腦螢幕比較老舊，或者是您想用投影機做為 Raspberry Pi 的影音輸出設備，而上述兩者通常不提供 DVI 或 HDMI 輸入的接頭，只有 VGA 專用的 D-Sub 類比訊號接頭。為了能將 Raspberry Pi 的 HDMI 訊號能被 VGA 螢幕接受，您需要的是一條 HDMI 轉 VGA 的線材。


圖：使用 HDMI 轉 VGA & Audio 線材來連接您的 Raspberry Pi

由於 Raspberry Pi 的 HDMI 輸出包含「音訊」與「視訊」兩種訊號，所以轉接頭會包含 VGA 輸出，以及音訊輸出。您將 VGA 輸出連接到螢幕或投影機，音訊輸出連接到喇叭即可。市面上有些 HDMI 轉 VGA 輸出線不包含「音訊」，購買時請注意不要為了一時便宜，而在轉換後讓 Raspberry Pi 變成「啞巴」了！

若您的螢幕，原本連接著桌機，不想因為要連接 Raspberry Pi，就把 VGA 接頭在 PC 與 Raspberry Pi 之間拔來拔去。您可以選擇購買「鍵盤、視訊、滑鼠分享器」，俗稱 KVM（由 Keyboard、Video、Mouse 三個單字字首組成）。市面上有販售「HDMI & VGA 輸出」、「VGA 輸出」的 KVM，不過與一般的「VGA 輸出、VGA 輸出」比起來，要貴上許多，約兩三千台幣，因為裡面還包含了「HDMI 轉 VGA」訊號的晶片與電路。這個價格已經超過 Raspberry Pi 本身，除非您經費較寬裕，或者如筆者 PC 擺放的位置實在不方便隨時把 VGA 插頭拔出插上，否則購入時請先衡量一下值不值得。您可以在搜尋引擎或各大網路賣場上，輸入「kvm hdmi vga」當做關鍵字，就可以找到相關產品。

圖：HDMI & VGA 對 VGA 的視訊分享器

（圖片來源：benevo.com.tw）

使用映像管電視（CRT TV）

如果您家中沒有 HDMI 或 DVI 接頭的螢幕，也不想花大錢購買轉接線、分享器。或者您把 Raspberry Pi 製作成家庭影音劇院主機，想拿客廳電視當視訊輸出設備，偏偏家中的電視是稍微老舊的映像管（CRT, Cathode Ray Tube，陰極射線管）電視，只有 RCA 複合式影音接頭（外觀分別為黃、白、紅的三個接頭），您就得利用本小節所介紹的方法，將 Raspberry Pi 影音輸出出去。

圖：將 Raspberry Pi 連接到映像管電視

首先您得購買一條 RCA Video 連接線（黃），負責將 Raspberry Pi 的影像輸出到電視機中。接著，您得添購一條「3.5 mm Audio Jack」轉「RCA Audio（紅、白）」的線，把 Raspberry Pi 的聲音訊號輸出到電視機中。3.5 mm Audio Jack 包含了左聲道與右聲道的訊號，所以另一頭得用白色（左聲道）與紅色（右聲道）接頭，將左右聲道分開，電視機才能展現出立體聲的效果。

至此，您 Raspberry Pi 的聲音與影像訊號，應該可以正確無誤地傳達出去了！
